ステンレス製シューズクリーナー せんたくん 旧製品名:ピカシュー
株式会社坂本

TEL 0577-52-3115
FAX 0577-52-3018

メンテナンス方法

各パーツの交換方法や定期メンテナンスの方法について、動画でご紹介しています。

定期メンテナンス

循環ポンプ交換

排水ポンプ交換

エアーシリンダー交換

水位センサー交換

スイッチ交換

せんたくん 設置の流れ

せんたくん 設置の流れの動画はこちら

交換パーツ

せんたくん には、以下の交換パーツがございます。消耗や破損等により、交換をご希望の場合は以下の商品名にてお問合せください。

エアーガン

・エアーガン(ノズル小 / 中 / 大)/エアガン継手

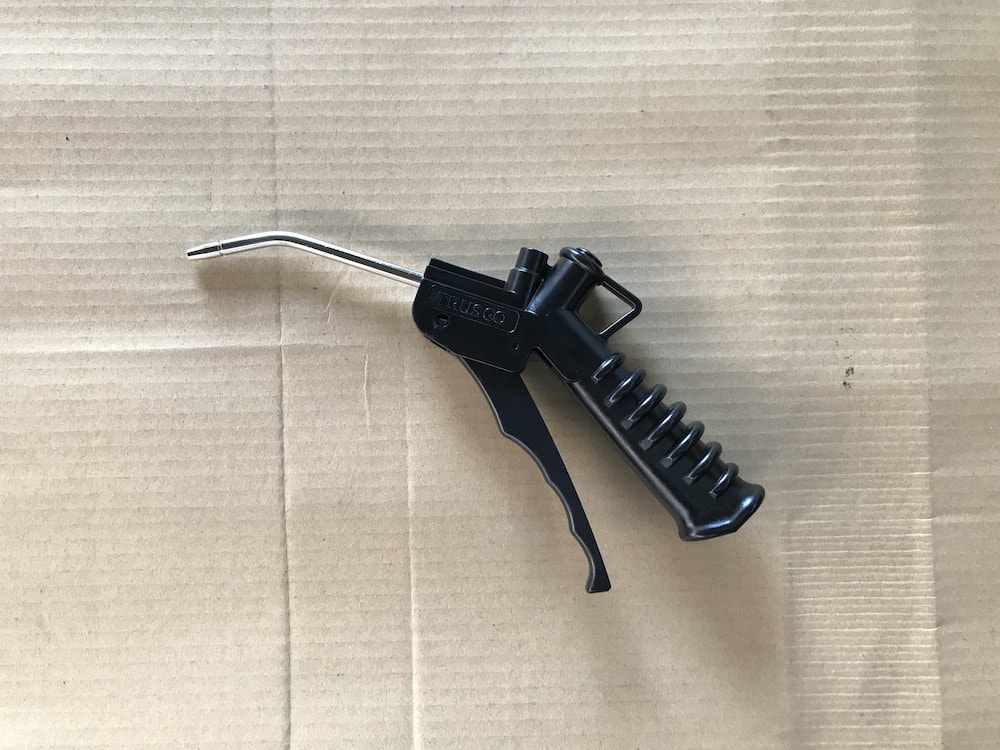

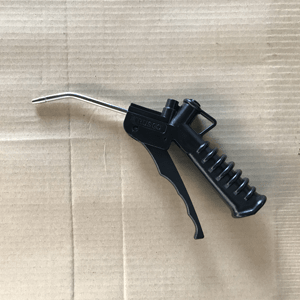

エアーガン(ノズル小90)

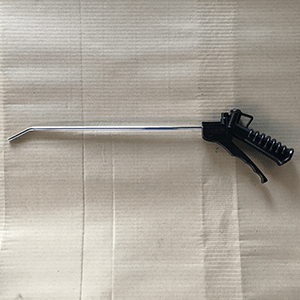

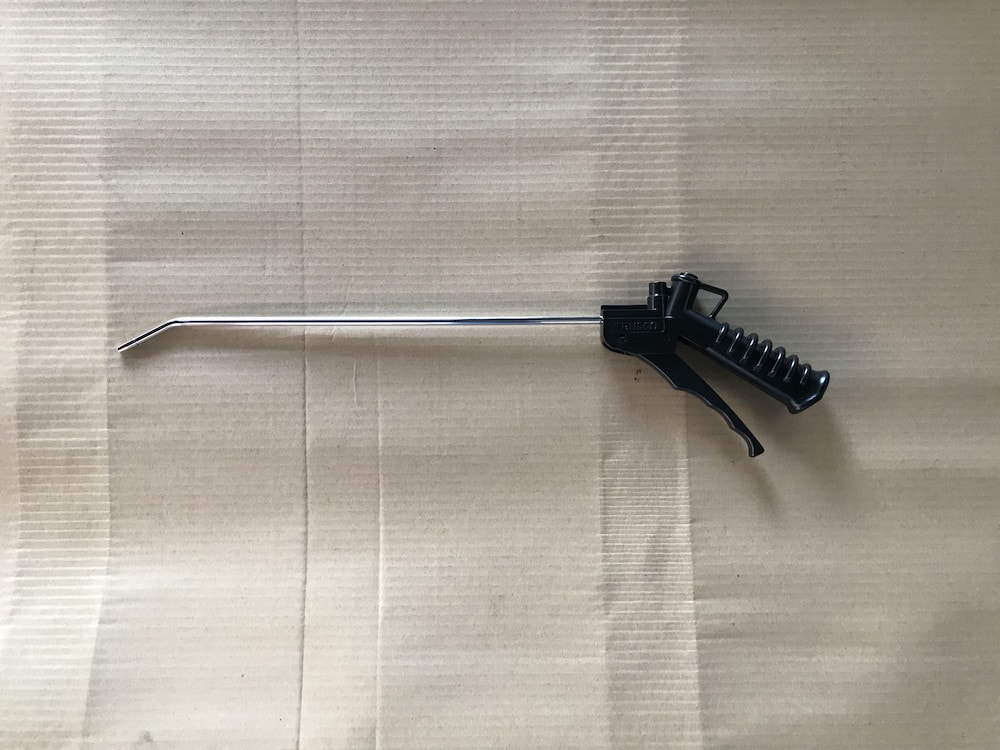

エアーガン(ノズル中320)

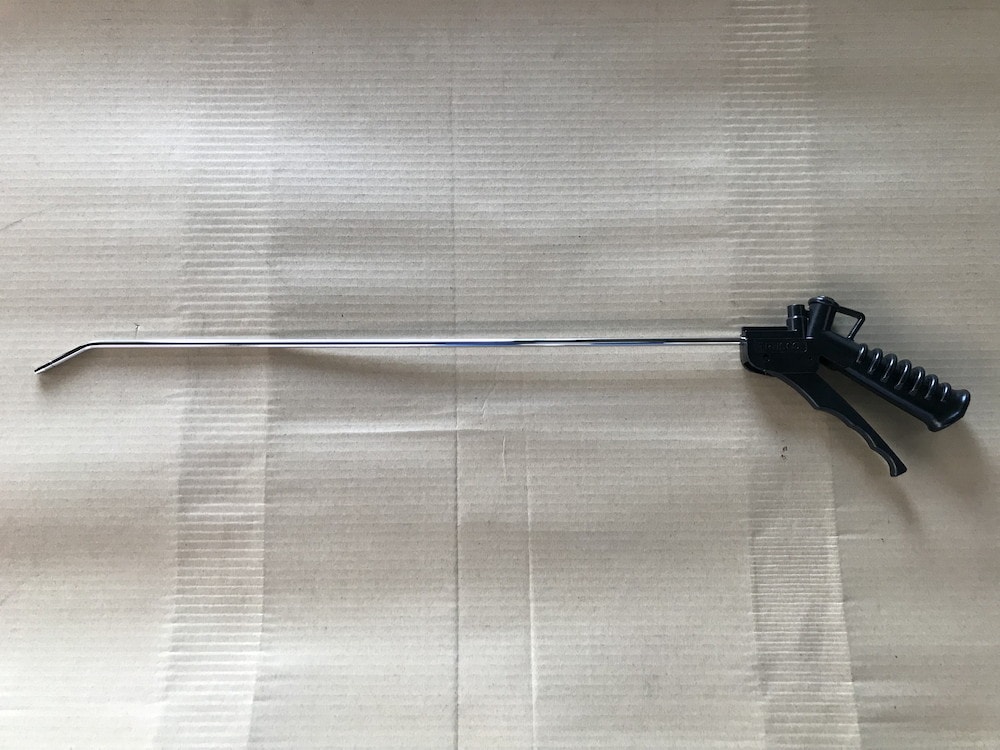

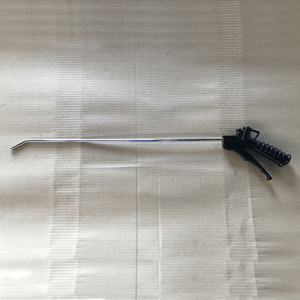

エアーガン(ノズル大490)

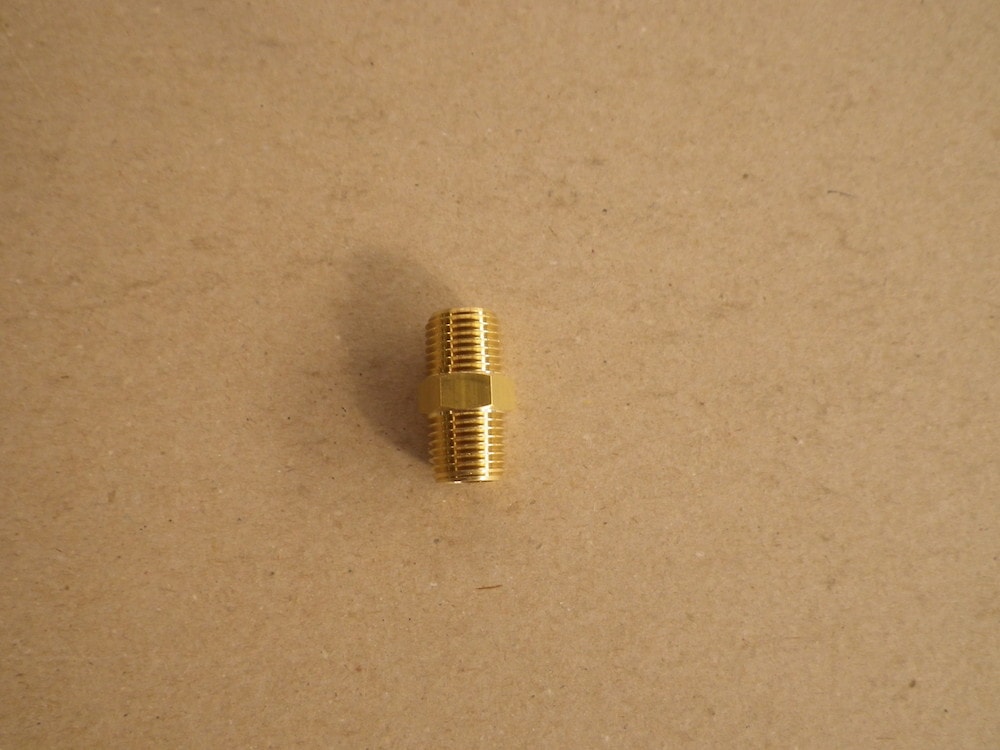

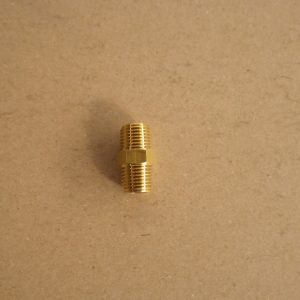

エアガン継手

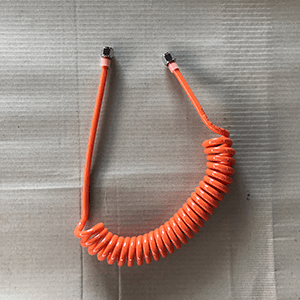

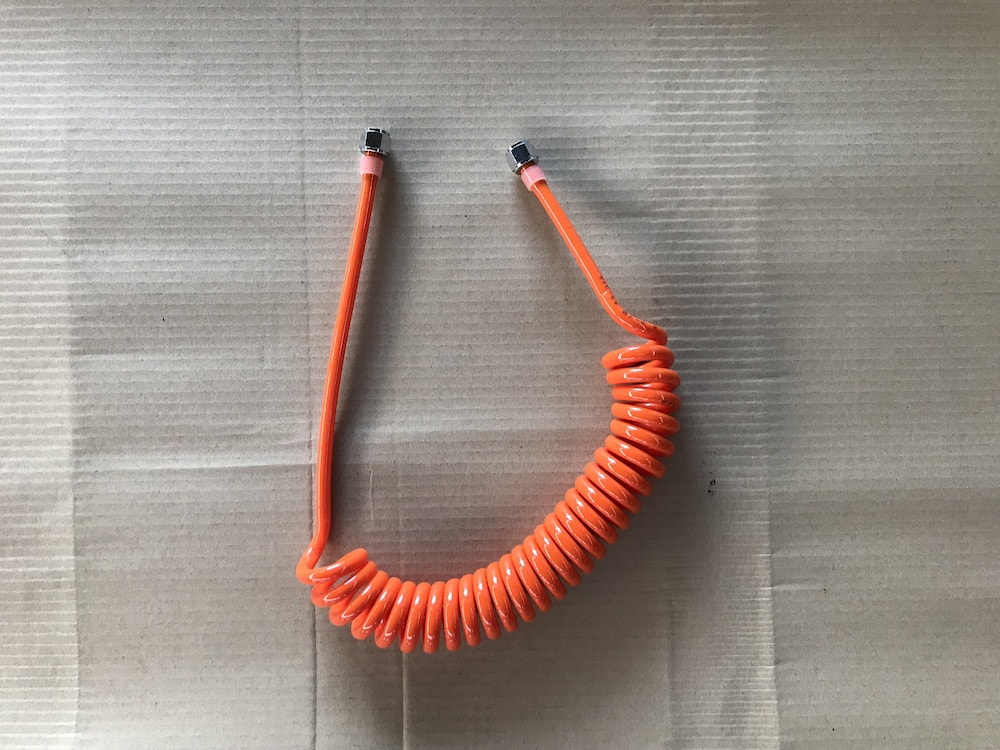

コイルホース

・コイルホース 単品

コイルホース 単品

ステンレス カプラー

・ステンレス カプラー オス / メス

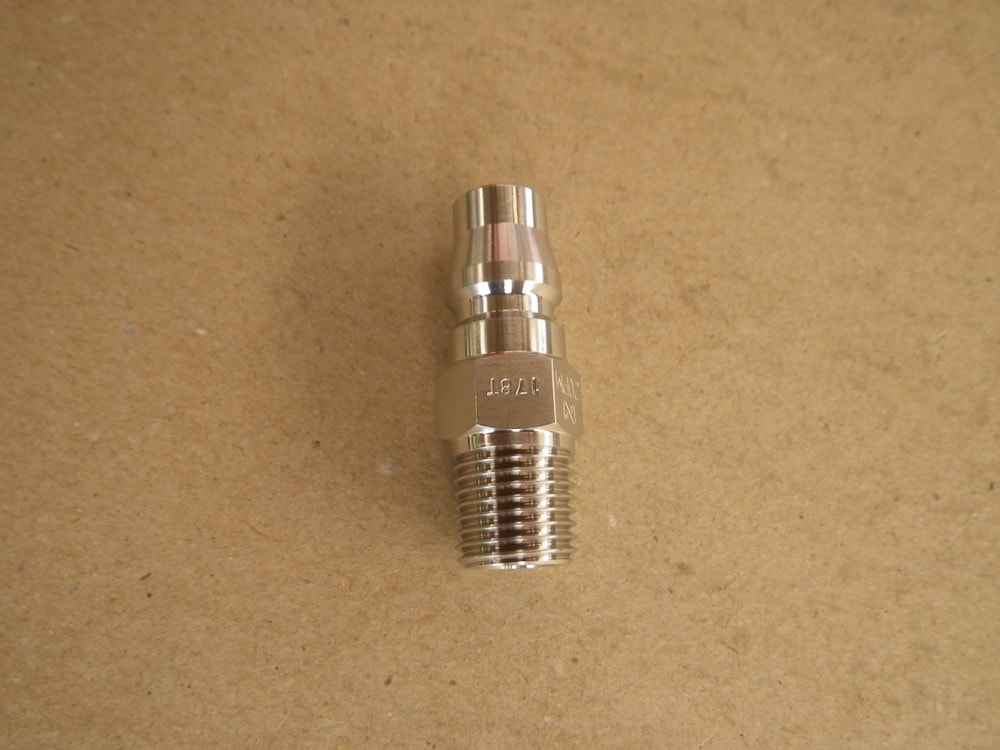

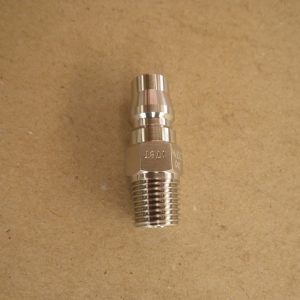

ステンレス カプラー オス

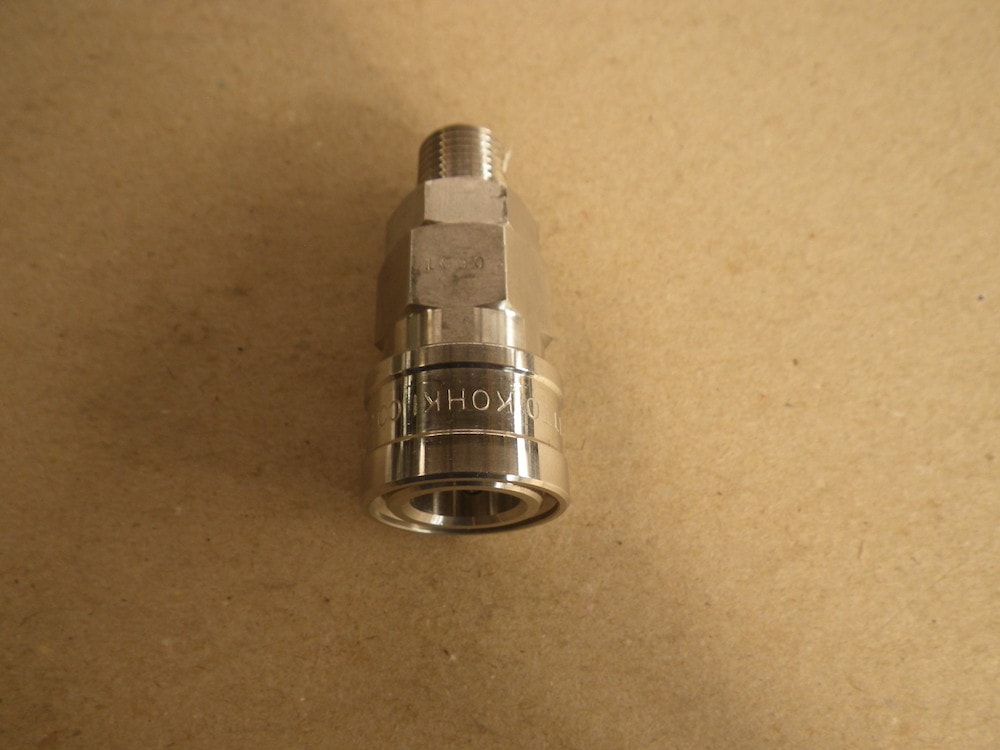

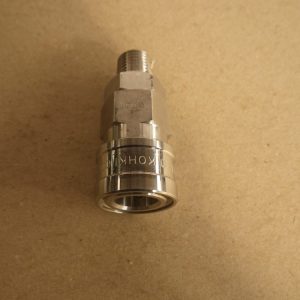

ステンレス カプラー メス

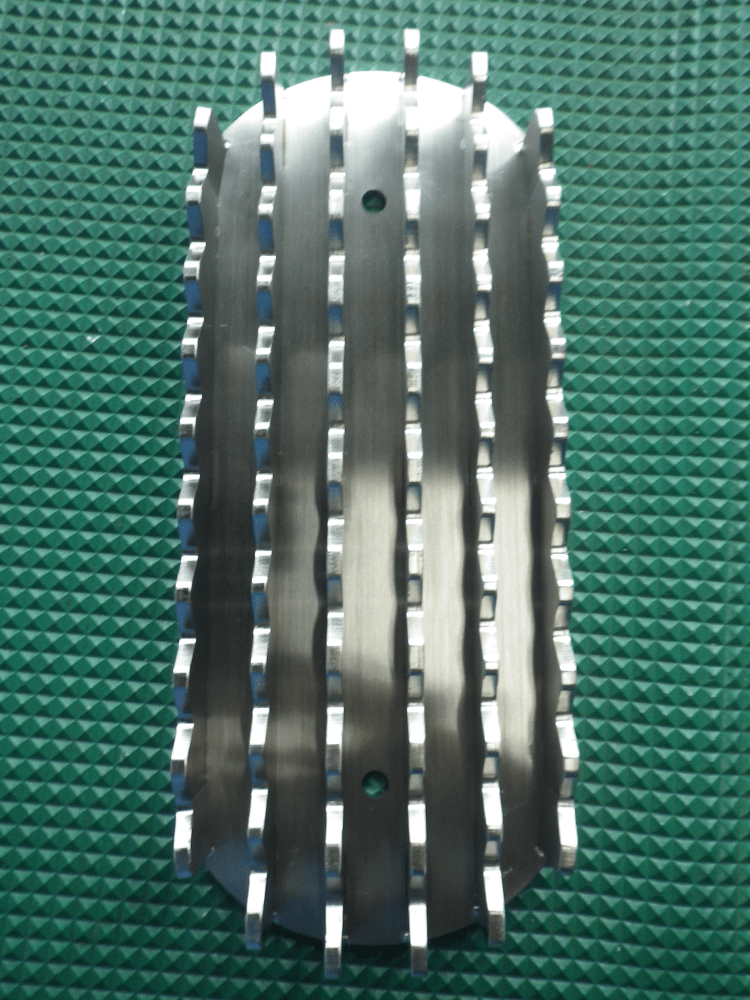

靴受け 1セット(2個)

・靴受け

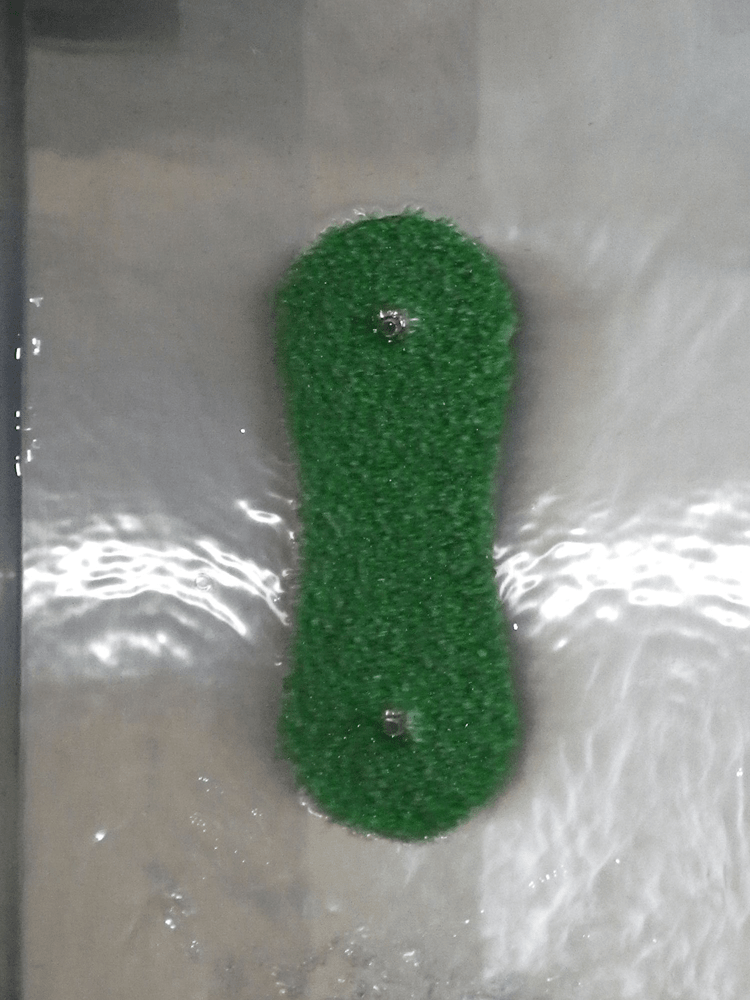

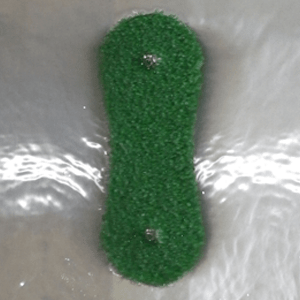

芝タイプ

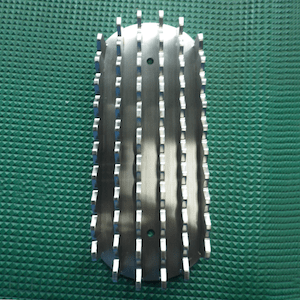

SUSタイプ

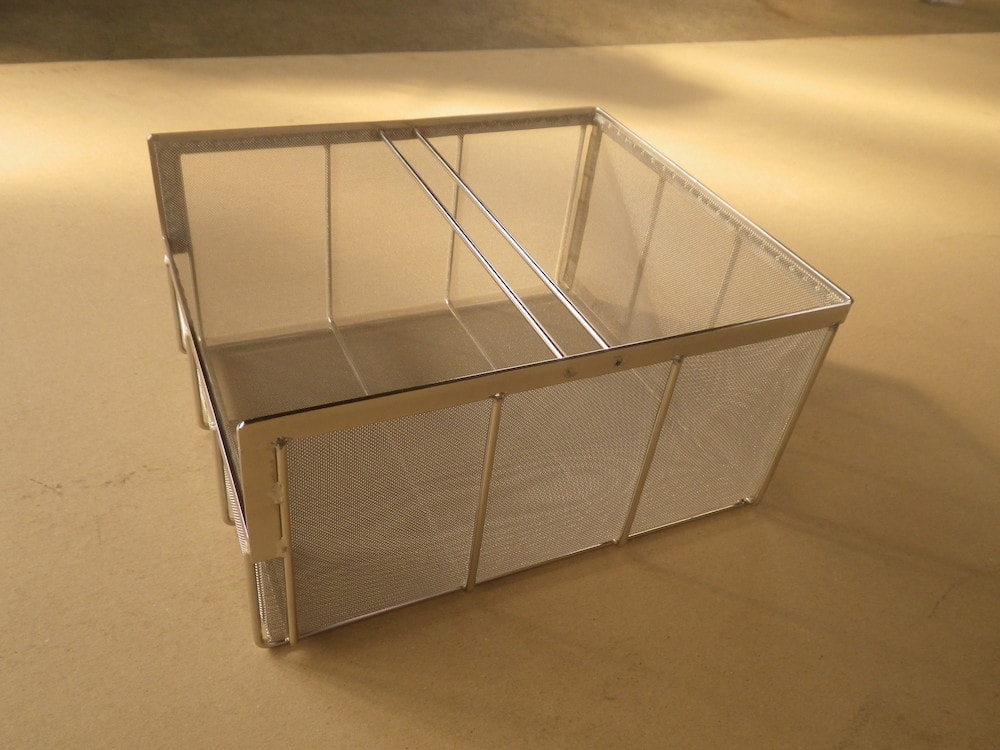

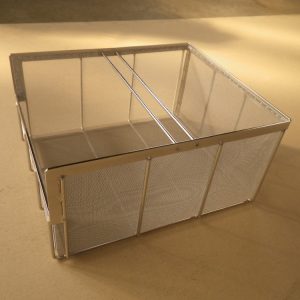

ゴミ収集かご

・ゴミ収集かご

ゴミ収集かご

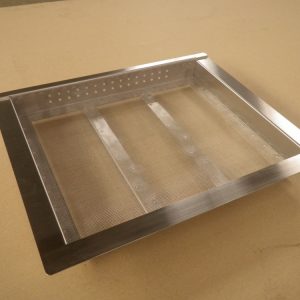

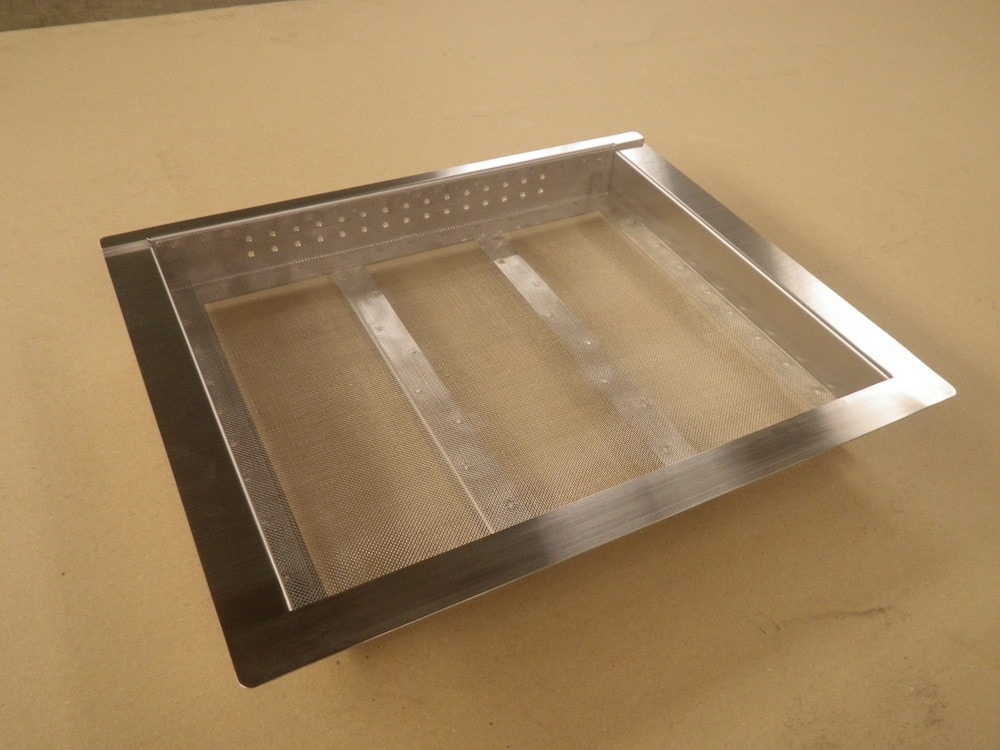

ゴミ収集かご受け網

・ゴミ収集かご受け網

ゴミ収集かご受け網

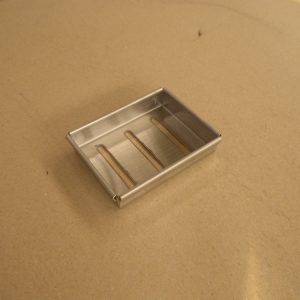

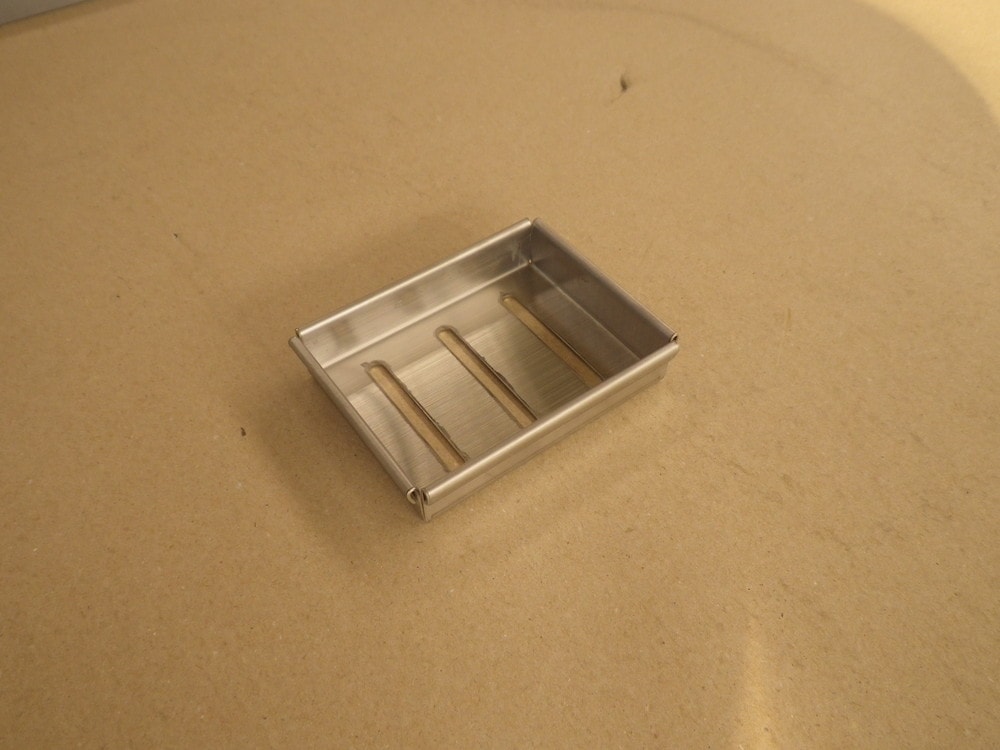

石鹸うけ

・石鹸うけ

石鹸うけ

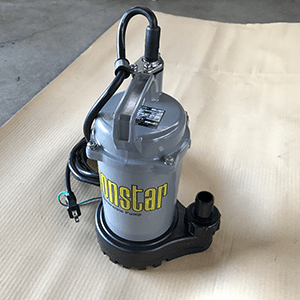

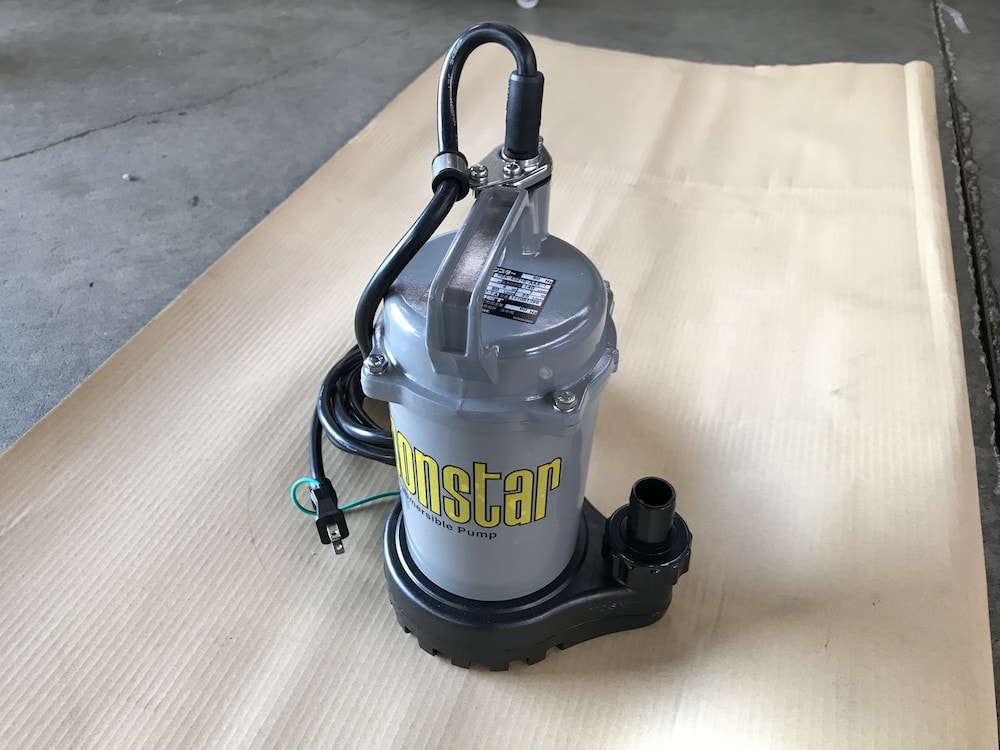

排水ポンプ

・排水ポンプ

排水ポンプ

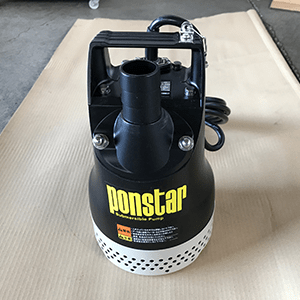

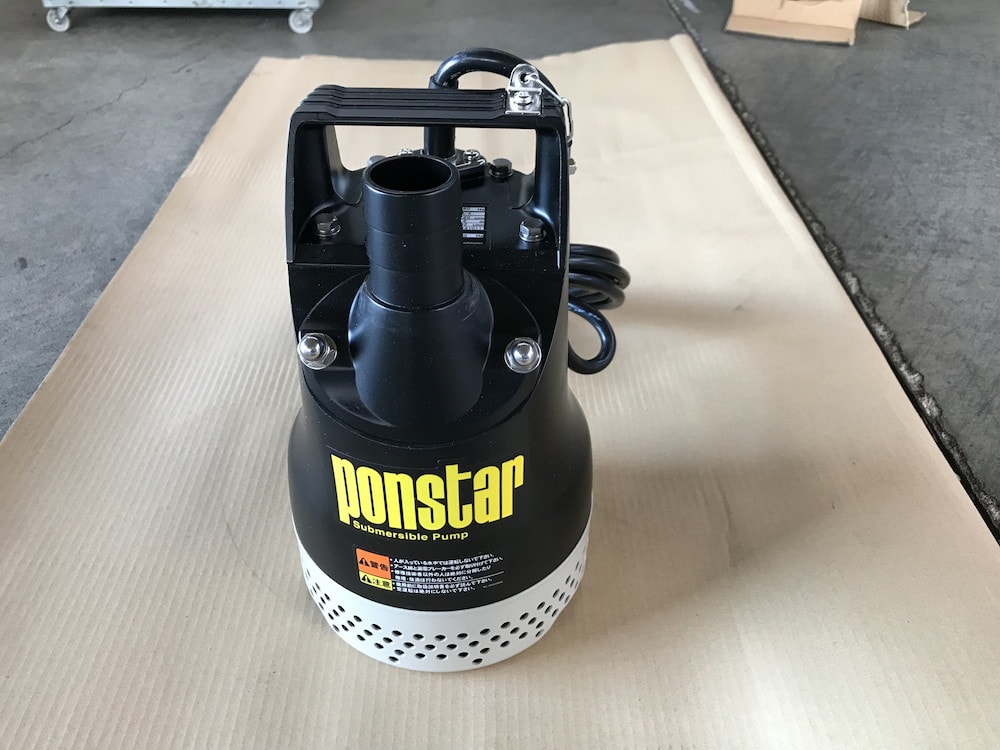

循環ポンプ

・循環ポンプ

循環ポンプ

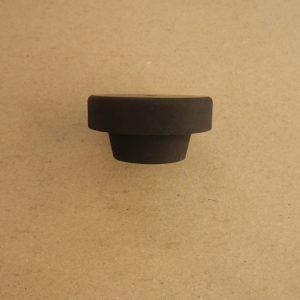

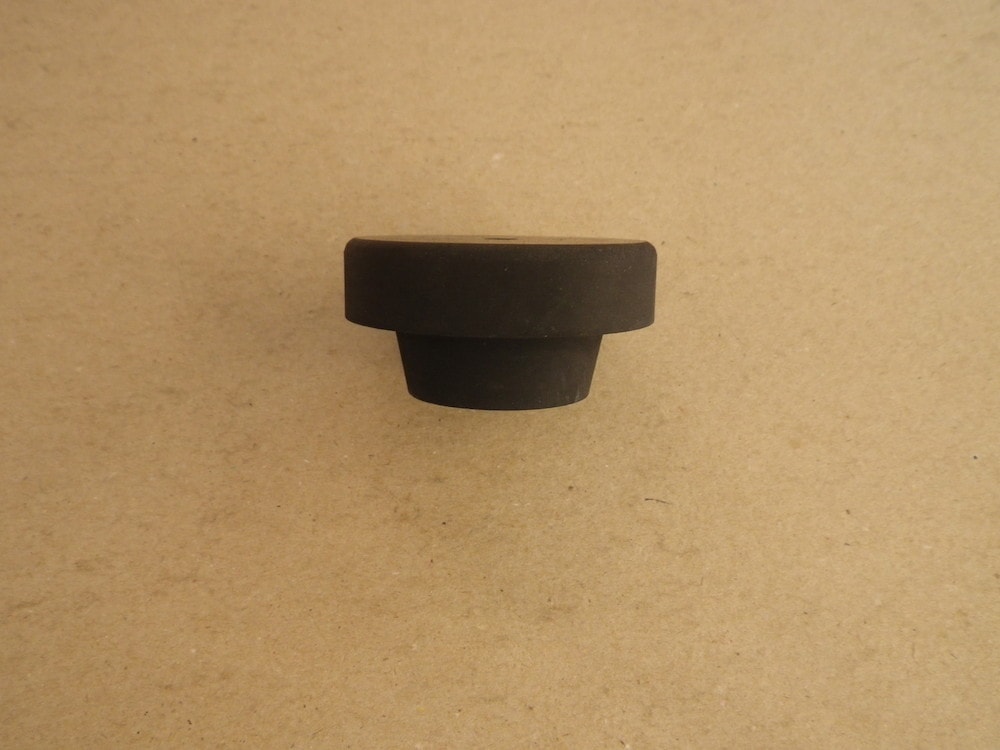

足洗槽ゴム栓

・足洗槽ゴム栓

足洗槽ゴム栓

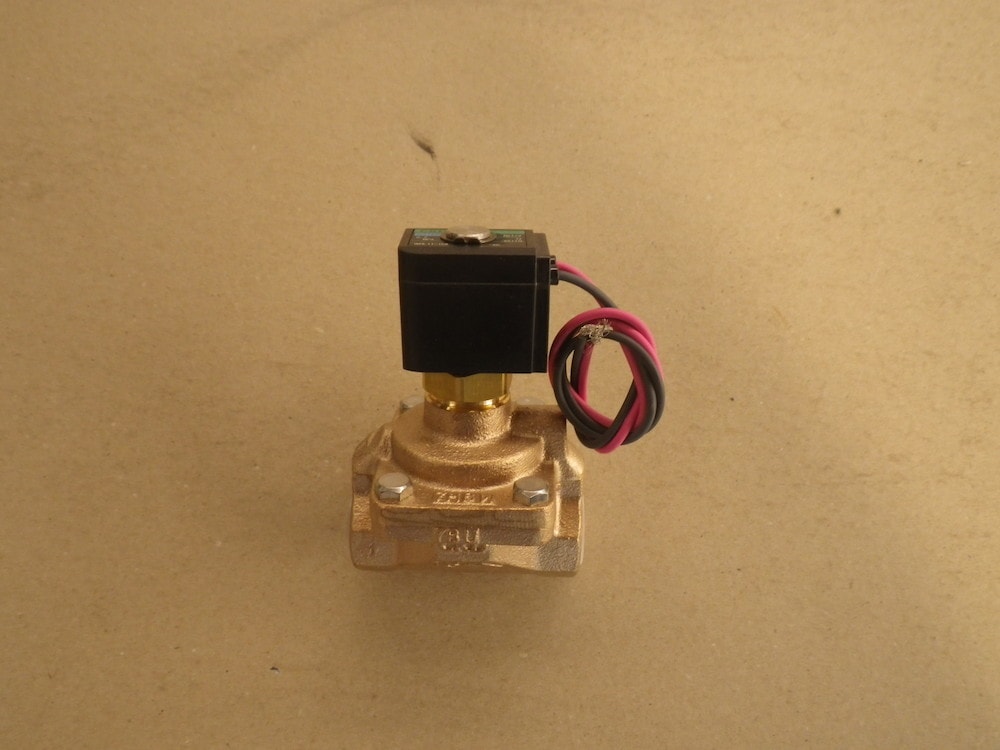

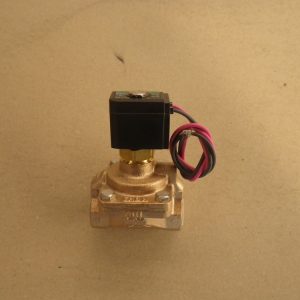

水道 電磁弁 15A用

・水道 電磁弁

水道 電磁弁

製品仕様

仕様

電源(100V)使用・上水道使用
圧縮エアー使用 0.5Mpa推奨(コンプレッサーの目安2.2kw以上)
サイズ/幅3300mm × 奥950mm × 高1030mm(手すり含む)
本体主用材料/ステンレス SUS304 HL材
標準付属品/エアーガン4台・水道蛇口2ケ所・ゴミ収集カゴ1個・靴洗い用ブラシ2本・靴洗い用石鹸2個

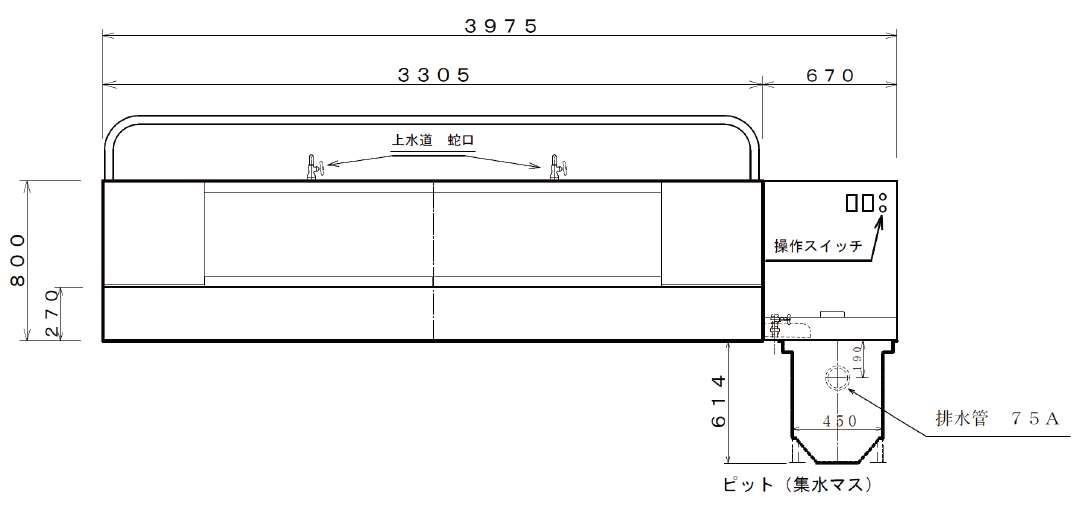

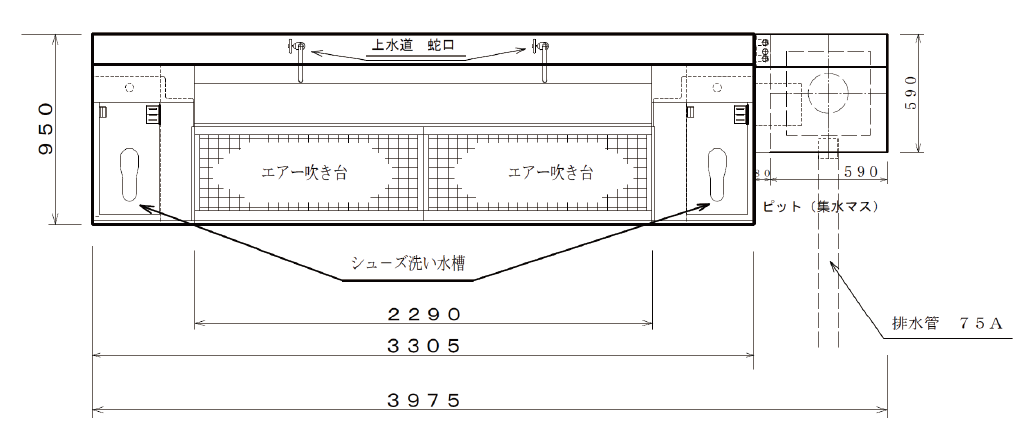

上から見た図


集水マスは左右・後ろどちらでも設置可能です

正面から見た図

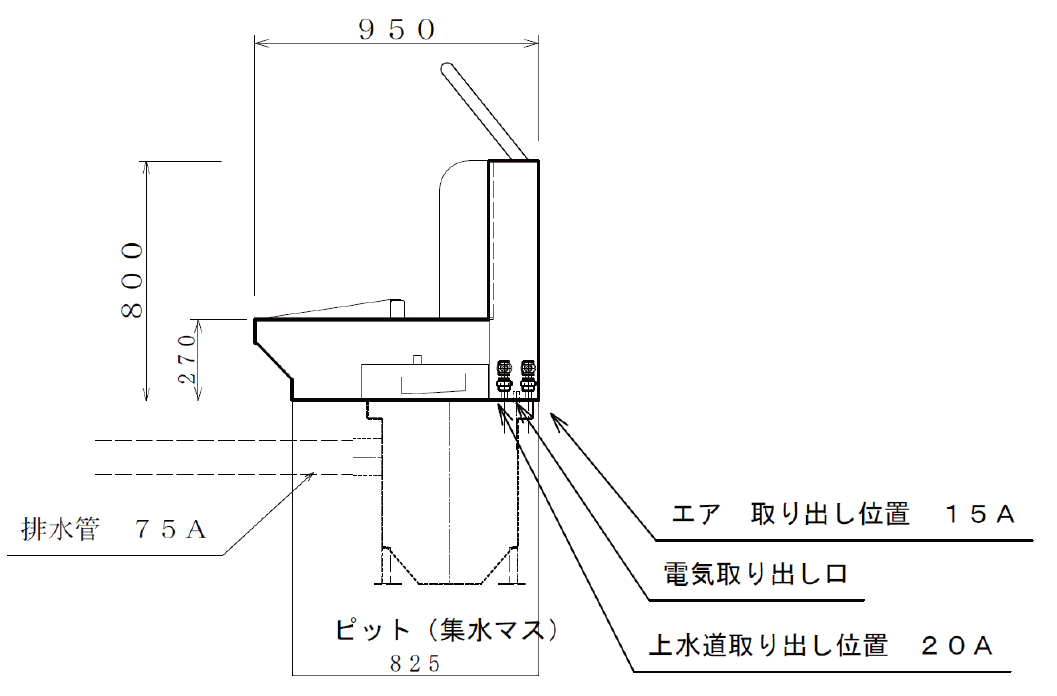

側面から見た図

各種資料

せんたくん 製品カタログ
(PDFファイル:1.04MB)

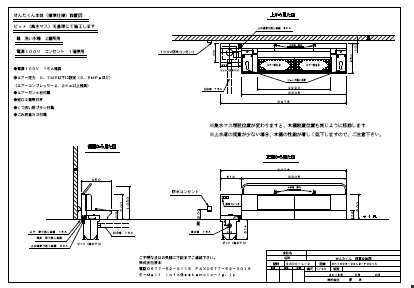

標準3300 左排水 設置図
(PDFファイル:29KB)

標準3300 左排水 施工図
(PDFファイル:43KB)

標準3300 右排水 設置図
(PDFファイル:29KB)

標準3300 右排水 施工図
(PDFファイル:43KB)

標準3300 左後排水 設置図
(PDFファイル:25KB)

標準3300 左後排水 施工図
(PDFファイル:37KB)

特注2828 左排水 水槽1箇所 設置図
(PDFファイル:27KB)

特注4560 左排水 設置図
(PDFファイル:33KB)

SUS製 集水マス 詳細図
(PDFファイル:318KB)

一次側工事実施会社向け 工事内容
(PDFファイル:74KB)

シューズクリーナーのお問い合せ

製品についてのお問い合せやカタログ請求、お見積りのご依頼等、なんでもお気軽にお問い合せください。
